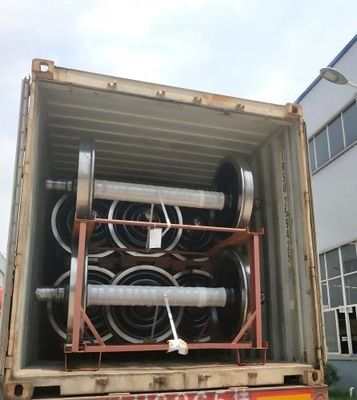

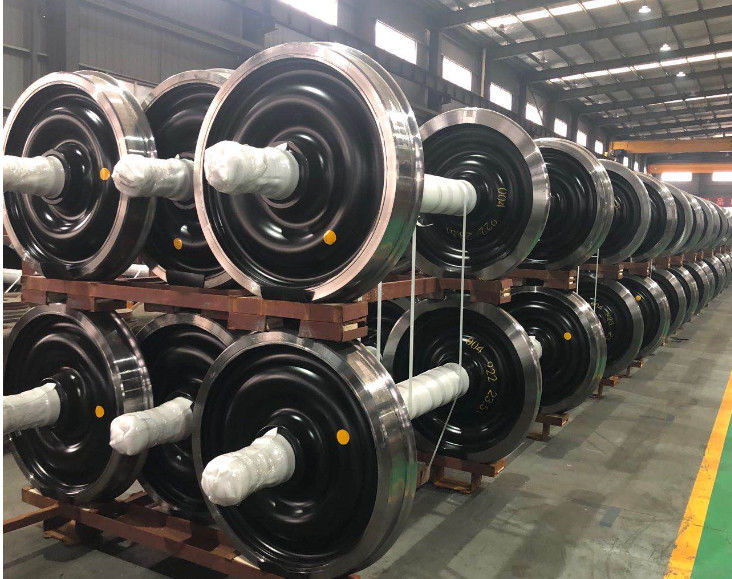

রেলওয়ে হুইল সেট BA004 হুইল সেট ((22.5t) TSI সার্টিফিকেশন

রেলওয়ে হুইল সেট BA004 হুইল সেট (22.5t) TSI সার্টিফিকেশন

হুইলসেট, 1435 মিমি গজ, 920 মিমি একক ব্লকের চাকার সাথে, 22,5 টন অক্ষের লোডের জন্য

EN13260 (চাকা সেট); EN13261 (অক্ষ) এবং EN13262 (চাকা) এর প্রযুক্তিগত স্পেসিফিকেশন অনুযায়ী।

প্রধান প্রযুক্তিগত বৈশিষ্ট্যঃ

- স্পেস 1435 মিমি

- মোট অক্ষ দৈর্ঘ্য 2180 (+1/-1) মিমি

- লেয়ার অক্ষের মধ্যে দূরত্ব 2000 মিমি

- দুইটি চাকার মধ্যে দূরত্বঃ 1360 (+1/-1)

- নামমাত্র চাকার চাপ - অক্ষের ব্যাসার্ধ f 200 মিমি

- চাকা সেট ওজন 998 কেজি

- 920 (+4/-0) মিমি চাকা রোলিং ব্যাসার্ধ

- 840 (+2/0) মিমি পরিধানের সীমা চিহ্নের চাকার ব্যাসার্ধ

- চাকা এর রিম প্রস্থ 135 (+1/-1) মিমি

- ঘোড়ার রিংয়ের অভ্যন্তরীণ ব্যাসার্ধ 810 (+ 0/-4) মিমি

- ঘোড়ার রিংয়ের অভ্যন্তরীণ ব্যাসার্ধ 810 (+ 0/-4) মিমি

- ওয়েবের বেধ:

- রিংয়ের সাথে সংযোগে 20 (+2/-0) মিমি

- নাভের সাথে সংযোগ 20 (+2/-0) মিমি

- হাবের বাইরের ব্যাসার্ধ 240 (+4/-0) মিমি

- ঠোঁটের পাশের বাহ্যিক ব্যাসার্ধ 240 (+4/-0) মিমি

- হাবের দৈর্ঘ্যঃ 185 (+3/-0) মিমি

- অক্ষের দেহের ব্যাস 173 (+2/-0) মিমি

- নামমাত্র চাকার উপর চাপ - 200 মিমি এর অক্ষ ব্যাসার্ধ

- EN13715-S1002/h28/e32.5/6.7% অনুযায়ী রোলিং প্রোফাইল

- মোট অক্ষ দৈর্ঘ্য 2180 (+1/-1) মিমি

- এক্সেল জার্নাল ব্যাসার্ধ 130p6 ((+ 0.068/+ 0.043) মিমি

- এক্সেল জার্নাল দৈর্ঘ্য 191 (+ 0.5/- 0.5) মিমি

- এক্সেল অবট্রাটার ব্যাসার্ধ f 160 t7 (+ 0.174/+ 0.134) মিমি

- অবট্রাটার দৈর্ঘ্য 58 (+1/-0) মিমি

- নামমাত্র চাকার উপর চাপ - 200 মিমি এর অক্ষ ব্যাসার্ধ

- ফ্ল্যাঞ্জ ৩০.৫/৩২.৫ মিমি

আমরা আপনার প্রয়োজনীয়তা অনুযায়ী পেইন্টও যোগ করতে পারি।
